مانیتور علائم حیاتی چیست؟ بررسی کامل عملکرد، انواع، کاربرد و آموزش

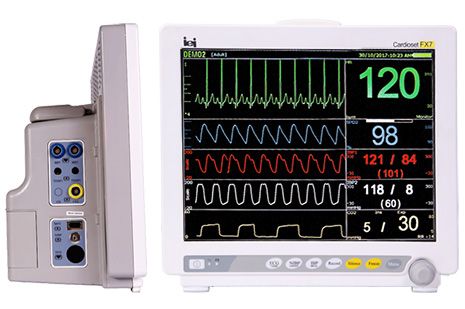

اجزای مختلف مانیتور علائم حیاتی
مانیتور علائم حیاتی از اجزا و سنسورهای متعددی تشکیل شده که هرکدام وظیفه خاصی در اندازهگیری، تحلیل و نمایش پارامترهای حیاتی بدن بیمار دارند. شناخت دقیق این اجزا برای کاربران حرفهای از جمله دانشجویان، پرستاران، تکنسینهای اتاق عمل و مهندسان پزشکی ضروری است. در ادامه با مهمترین اجزای این دستگاه آشنا میشویم:
1. نمایشگر (Monitor Display)
نمایشگر اصلیترین بخش مانیتور است که اطلاعات و نمودارهای حیاتی بیمار را در لحظه نمایش میدهد. این نمایشگرها معمولاً LCD یا LED هستند و برخی از آنها لمسی نیز هستند. دادهها به صورت عددی و گرافیکی (موج ECG، نمودار SpO₂ و غیره) قابل مشاهدهاند.
2. ماژول ECG (نوار قلب)
ماژول ECG سیگنالهای الکتریکی قلب را ثبت و بهصورت نمودار روی مانیتور نمایش میدهد. الکترودهای ECG به بدن بیمار متصل میشوند و تغییرات ریتم قلب را بررسی میکنند. معمولاً بهصورت ۳ لید، ۵ لید یا ۱۲ لید وجود دارد.
3. پروب SpO₂ (سنسور اکسیژن خون)
پروب SpO₂ با استفاده از نور مادون قرمز و قرمز، میزان اشباع اکسیژن خون را اندازهگیری میکند. این سنسور معمولاً روی انگشت، لاله گوش یا کف پا (در نوزادان) قرار میگیرد.
4. کاف فشار خون (BP Cuff)
کاف فشار خون به بازوی بیمار بسته میشود و بهصورت غیرتهاجمی (NIBP) فشار سیستول، دیاستول و میانگین (MAP) را اندازهگیری میکند. در برخی مدلها امکان اندازهگیری فشار خون تهاجمی نیز وجود دارد (IBP) که نیاز به کاتتر مخصوص دارد.
5. سنسور دما (Temperature Probe)
سنسور دما معمولاً به شکل پروبهای بدن یا سطحی است که به دهان، گوش، زیر بغل یا رکتوم بیمار متصل میشود و دمای بدن را با دقت بالا ثبت میکند.
6. سنسور تنفس (Respiratory Sensor)
نرخ تنفس به کمک سیگنال ECG یا حسگرهای تنفسی ثبت میشود. برخی دستگاهها نیز از کمربندهای تنفسی یا سنسورهای کربندیاکسید (EtCO₂) برای اندازهگیری دقیقتر استفاده میکنند.
7. ماژول EtCO₂ (در مدلهای پیشرفته)
این ماژول میزان دیاکسید کربن در هوای بازدمی بیمار را اندازهگیری کرده و برای پایش بیماران بیهوش یا در ونتیلاتور بسیار کاربرد دارد.
8. منبع تغذیه (برق یا باتری)
مانیتورها معمولاً هم به برق شهری و هم به باتری مجهز هستند تا در صورت قطع برق، عملکرد آنها مختل نشود.
9. پورتها و رابطها
بخشهای مختلف مانیتور دارای پورتهایی برای اتصال به تجهیزات جانبی، سیستم اطلاعات بیمارستان (HIS)، خروجی پرینتر، کارت حافظه و حتی شبکه هستند.
10. بدنه و پایه

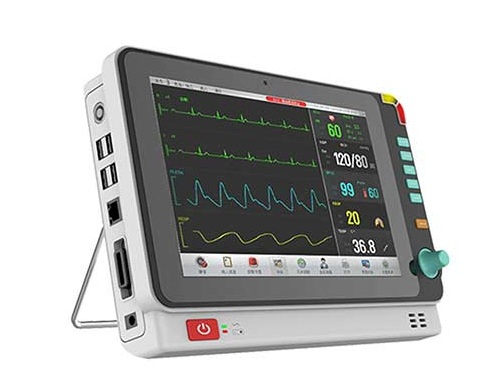

مانیتورها در مدلهای رومیزی، دیواری و پرتابل عرضه میشوند. برخی از آنها دارای چرخ و پایههای قابل تنظیم برای استفاده در اتاق عمل یا اورژانس هستند.
🔧 تعمیرات، نگهداری و آموزش کار با مانیتور علائم حیاتی
مانیتورهای علائم حیاتی از تجهیزات پزشکی بسیار دقیق و حساس هستند که نقشی حیاتی در مراقبت از بیماران دارند. هرگونه اختلال در عملکرد این دستگاهها میتواند منجر به تشخیص نادرست وضعیت بیمار و در نتیجه ایجاد خطرات جدی برای سلامت او شود. بنابراین، آشنایی با نحوه استفاده صحیح، تعمیر و نگهداری این دستگاهها برای دانشجویان، مهندسان پزشکی، تکنسینها و کادر درمانی بسیار مهم است.
🧩 اجزای اصلی مانیتور علائم حیاتی
برای درک بهتر فرایند تعمیرات و عیبیابی، ابتدا باید با اجزای کلیدی دستگاه آشنا شویم:
- نمایشگر دیجیتال: وظیفه نمایش همزمان سیگنالها و پارامترهای حیاتی بدن.
- ماژول ECG (الکتروکاردیوگرام): ثبت فعالیت الکتریکی قلب.
- ماژول SpO₂: اندازهگیری میزان اشباع اکسیژن خون با استفاده از سنسور پالس اکسیمتر.
- ماژول NIBP: اندازهگیری فشار خون غیر تهاجمی از طریق کاف بازویی.
- ماژول Temp: اندازهگیری دمای بدن از طریق پروبهای پوستی یا مقعدی.
- ماژول RESP: ثبت نرخ تنفس بیمار.
- باتری داخلی و منبع تغذیه: برای عملکرد بیوقفه دستگاه حتی در مواقع قطع برق.
- درگاههای ورودی/خروجی: برای اتصال به پرینتر، شبکه بیمارستانی، سیستمهای هشدار و غیره.
🛠️ نکات کلیدی در نگهداری پیشگیرانه
گهداری پیشگیرانه (Preventive Maintenance) مانیتور علائم حیاتی به کاهش خرابیها، افزایش عمر دستگاه و حفظ دقت عملکرد آن کمک میکند:
- تمیزکاری منظم: استفاده از مواد ضدعفونیکننده ملایم برای تمیز کردن سنسورها، کابلها و صفحهنمایش.
- بررسی دورهای اتصالات: اطمینان از سلامت کانکتورها و عدم وجود خوردگی یا پارگی در کابلها.
- کالیبراسیون منظم: مخصوصاً برای ماژولهای NIBP و ECG، که بهمرور زمان ممکن است دقت خود را از دست بدهند.
- بررسی باتری و منابع تغذیه: تست عملکرد باتری و جایگزینی آنها قبل از پایان عمر مفید.
- آپدیت نرمافزار سیستم: بررسی برای وجود نسخههای جدید سیستمعامل یا نرمافزار دستگاه از طرف شرکت سازنده.
🧯 روشهای عیبیابی رایج
عیبیابی مانیتور علائم حیاتی نیازمند دانش فنی دقیق و تجربه است. در ادامه برخی از ایرادات رایج و نحوه بررسی آنها آورده شده است:
| مشکل رایج | علت احتمالی | راهکار پیشنهادی |
|---|---|---|
| عدم نمایش سیگنال ECG | خرابی کابل، لید یا الکترود خشک | تعویض کابل یا لید، بررسی اتصالها |
| خطای سنسور SpO₂ | کثیفی یا پارگی سنسور | تمیزکاری یا جایگزینی سنسور |
| فشار خون اشتباه یا خطا | نشتی کاف، خرابی ماژول NIBP | تعویض کاف، بررسی ماژول |
| خاموش شدن ناگهانی | خرابی باتری یا منبع تغذیه | تست و تعویض باتری یا آداپتور |
| عدم ذخیره دادهها | مشکل در حافظه یا سیستم | ریست نرمافزاری، بررسی فضای ذخیرهسازی |
